Điều này mang lại cơ sở để thay đổi cấu hình bút dò theo cách thủ công hoặc tự động mà không cần phải xác nhận lại chất lượng của đầu bút, nhờ đó tiết kiệm đáng kể thời gian trong quy trình kiểm tra.
Các mô-đun cung cấp nhiều lực kích hoạt cho phép hiệu suất của đầu dò phù hợp nhất với nhiệm vụ đo lường. Một bộ phần mở rộng đầu dò cũng có sẵn, cũng như mô-đun 6 chiều. Ren gắn bút cảm ứng chấp nhận bút cảm ứng từ dòng Renishaw M2.
Hệ thống TP20 dễ dàng được trang bị thêm và tương thích với các giao diện, phần mở rộng và bộ điều hợp đầu dò kích hoạt cảm ứng hiện có.
Phân loại của các mô-đun
Hiện có sẵn bảy loại mô-đun cảm biến dành riêng cho ứng dụng:
Mô-đun lực thấp (LF) cho độ chính xác cao với bút stylus ngắn và vật liệu tinh xảo.
Mô-đun lực tiêu chuẩn (SF) phù hợp với hầu hết các ứng dụng.
Mô-đun lực trung bình (MF) phù hợp để chống rung khi sử dụng bút stylus dài hơn.
Mô-đun lực mở rộng (EF) phù hợp với việc sắp xếp bút stylus rất lớn.
Mô-đun 6 chiều (6W) để đo rãnh và rãnh cắt đã cải thiện đáng kể hiệu suất đo lường so với cách TP2-6.
Hai mô-đun mở rộng (EM1 và EM2) cải thiện phạm vi tiếp cận và mang lại hiệu suất đo lường tốt hơn so với sử dụng bút stylus có độ dài tương đương.
Mô-đun mở rộng đầu cảm biến

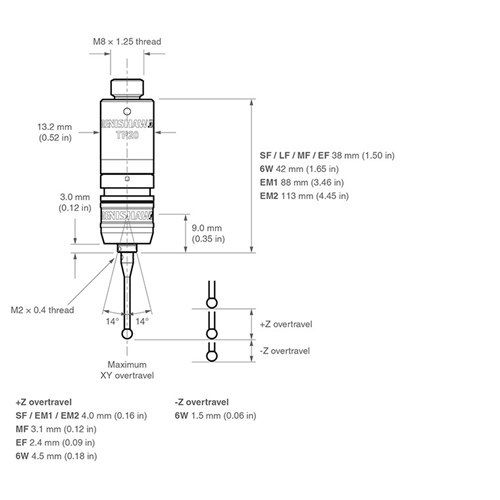

Các mô-đun mở rộng EM1/EM2 tăng phạm vi tiếp cận của đầu dò, cho phép kiểm tra các tính năng có quyền truy cập hạn chế. Các phần mở rộng có sẵn là 70 mm (EM1) hoặc 95 mm (EM2). Mô-đun lực kích hoạt tiêu chuẩn được tích hợp cho cả EM1 và EM2. Việc sử dụng mô-đun mở rộng giúp cải thiện hiệu suất đo lường so với việc sử dụng bút stylus có chiều dài tương đương với mô-đun có chiều dài tiêu chuẩn. Khả năng thay đổi mô-đun mà không cần xác nhận lại và tự động hóa quy trình thay đổi (sử dụng giá MCR20), mang lại lợi thế so với việc sử dụng các thanh mở rộng đầu dò hiện có, chẳng hạn như Renishaw PEL1.
Thay đổi cảm biến nhanh, độ tin cậy lặp lại cao
Giá thay đổi mô-đun MCR20 Giá thay đổi mô-đun MCR20 tùy chọn có khả năng lưu trữ tối đa sáu mô-đun đầu dò để thay đổi tự động dưới sự điều khiển của chương trình đo. Bộ kích hoạt đầu dò bị ức chế trong quá trình thay đổi mô-đun bằng hệ thống chuyển mạch tiệm cận khi sử dụng thân đầu dò TP20. Khi sử dụng thân đầu dò TP20 NI, bộ kích hoạt đầu dò phải được ngăn chặn thông qua phần mềm. Do đó, giá MCR20 hoạt động thụ động và không yêu cầu kết nối điện với CMM. MCR20 được thiết kế để giữ chắc chắn các mô-đun đầu dò được lưu trữ và bảo vệ chúng khỏi các chất gây ô nhiễm có thể có trong môi trường làm việc.
Giá thay mô-đun MSR1
MSR1 có thể lưu trữ tối đa 6 mô-đun đầu dò để thay đổi bút cảm ứng thủ công và giữ an toàn khi không sử dụng. Có thể lựa chọn và chuyển đổi cách sắp xếp bút cảm ứng đã được xác định trước trên mô-đun đầu dò khi cần.
