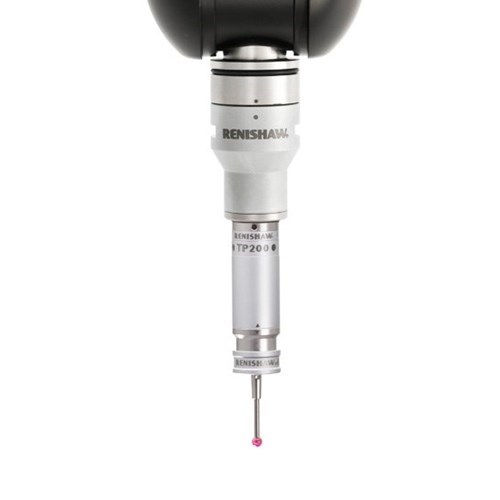

Cảm biến đầu đo Renishaw module TP200 A-1207-0020

Độ lặp lại có độ chính xác cao và phép đo dạng 3D với kim stylus dài đạt được bằng cách sử dụng một loại cấu trúc máy đo biến dạng mới để phát hiện các chuyển vị nhỏ của đầu bút cảm ứng. Trong các đầu dò tiêu chuẩn, trong đó một công tắc cơ học tạo ra tín hiệu cảm ứng, lực cần thiết ở đầu bút cảm ứng để kích hoạt đầu dò sẽ thay đổi theo hướng thăm dò, tạo ra các lỗi đo dạng nhỏ đôi khi được gọi là 'vết lõm'. TP200 khắc phục lỗi này bằng cách sử dụng cảm biến biến dạng điện tử để phát hiện chính xác lực tạo ra do sự dịch chuyển nhỏ của đầu bút cảm ứng. Hệ thống TP200 kết hợp thân đầu dò và các mô-đun bút cảm ứng riêng biệt, cung cấp khả năng thay đổi bút cảm ứng nhanh chóng và khả năng di chuyển quá mức của đầu dò, đồng thời tương thích với các đầu đầu dò và thanh mở rộng của Renishaw.

Các thành phần hệ thống TP200 là:

Thân mô đun TP200 hoặc TP200B (TP200B là biến thể có khả năng chịu rung cao hơn) Mô-đun bút cảm ứng TP200 - lựa chọn lực di chuyển quá mức cố định:

• SF (lực tiêu chuẩn) hoặc LF (lực thấp)
• Giao diện cảm biến PI 200-3

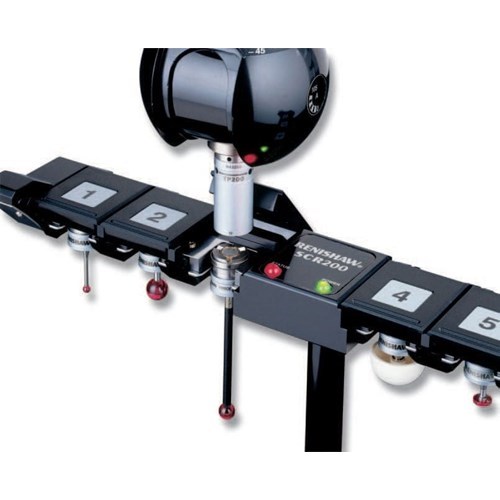

• Giá thay mô đun SCR200
• Ngoài ra còn có một mô-đun EO (hành trình vượt mức mở rộng) có cùng lực hành trình quá mức như SF nhưng cung cấp phạm vi hoạt động và khả năng bảo vệ tăng lên trong trục Z của đầu dò.

Đầu dò TP200 sử dụng đầu dò đo biến dạng vi mô để mang lại khả năng lặp lại tuyệt vời và đo dạng 3D chính xác ngay cả với bút stylus dài. Công nghệ cảm biến mang lại khả năng lặp lại dưới micron và loại bỏ các đặc tính thường gặp phải với đầu dò động học. Các thiết bị điện tử ASIC trạng thái rắn bên trong đầu dò đảm bảo hoạt động đáng tin cậy trên hàng triệu điểm kích hoạt. TP200B sử dụng công nghệ tương tự như TP200 nhưng được thiết kế để có khả năng chịu rung cao hơn. Điều này giúp khắc phục vấn đề tạo ra kích hoạt 'không khí' có thể phát sinh từ các rung động truyền qua CMM hoặc khi sử dụng bút stylus dài với tốc độ định vị nhanh hơn. Xin lưu ý rằng chúng tôi không khuyến nghị sử dụng TP200B với mô-đun LF hoặc kim đo quay/kim sao.
