REVO 5-Axis là hệ thống đầu đo đa trục do Renishaw phát triển, được thiết kế để gắn trên các máy đo tọa độ (CMM), mở rộng khả năng đo lường từ kiểm tra hình học, quét tốc độ cao cho đến đo độ nhám bề mặt và đo độ dày bằng siêu âm.
Hệ thống này vận hành trên nguyên lý chuyển động đồng bộ 5 trục, cho phép đo các đặc tính hình học phức tạp mà máy CMM 3 trục truyền thống gặp hạn chế. Nhờ đó, REVO có thể tăng tốc độ quét, giảm thời gian chu kỳ đo, đồng thời đảm bảo duy trì độ chính xác cao.
Đầu đo REVO-2 thực hiện các chuyển động quay và nghiêng nhanh, trong khi máy CMM chỉ thực hiện các di chuyển tuyến tính chậm.
Cách tiếp cận này giảm đáng kể quán tính tổng thể, hạn chế lỗi động (dynamic errors) khi quét ở tốc độ cao.
Bộ điều khiển UCC S5 chịu trách nhiệm đồng bộ hóa chuyển động 5 trục (3 trục máy, 2 trục xoay đầu đo).
SPA3 xử lý tín hiệu servo, đảm bảo vòng điều khiển khép kín.
Phần mềm UCCserver giao tiếp theo giao thức I++ DME, tương thích với nhiều phần mềm đo thông dụng (MODUS, PC-DMIS, CALYPSO…).
Hệ thống REVO cho phép hoán đổi nhanh giữa nhiều loại đầu dò, hỗ trợ kiểm tra các đặc tính khác nhau của chi tiết mà không cần tháo lắp thủ công:
|
Đầu dò |
Ứng dụng chính |
|
RSP2 |
Đo tiếp xúc nhẹ, đo chạm 3D, quét 2D |
|
RSP3/ RSP3-6 |
Quét 3D (X, Y, Z) dùng stylus cong, đo các đặc điểm sâu bên trong chi tiết lớn |
|
SFP2 |
Đo độ nhám bề mặt trực tiếp trên máy CMM |
|
RVP |
Đo không tiếp xúc quang học, phù hợp cho lỗ nhỏ, bề mặt mềm |
|
RUP1 |
Đo độ dày bằng siêu âm từ một phía |
|
RTP1 |
Đo nhiệt độ chi tiết tự động, hỗ trợ bù sai số do giãn nở nhiệt |
Tất cả đầu dò có thể thay đổi tự động bằng hệ thống RCP TC-2, RCP TC-3, RCP2, cùng giá đỡ FCR25 trên MRS2, giúp nâng cao tính tự động hóa và giảm thời gian thao tác.
|
Thông số |
Giá trị tiêu biểu |
|
Tốc độ quét tối đa |
500 mm/s |
|
Số điểm thu thập |
4.000 điểm/s |
|
Khả năng tiếp cận sâu |
lên đến 800 mm |
|
Giảm thời gian chu kỳ đo |
khoảng 15–50% so với CMM 3 trục |
|
Hiệu chuẩn đa hướng |
hoàn tất trong ~20 phút (so với ~2 giờ của máy 3 trục, 40 hướng) |
Ngoài ra, đầu đo REVO-2 sử dụng công nghệ tip-sensing, cảm ứng ngay tại đầu stylus, giúp giảm sai số do độ cong hoặc rung thân stylus.
Hệ thống REVO phù hợp cho các chi tiết có hình học phức tạp hoặc yêu cầu kiểm tra nhiều đặc tính trên cùng một gá đặt:

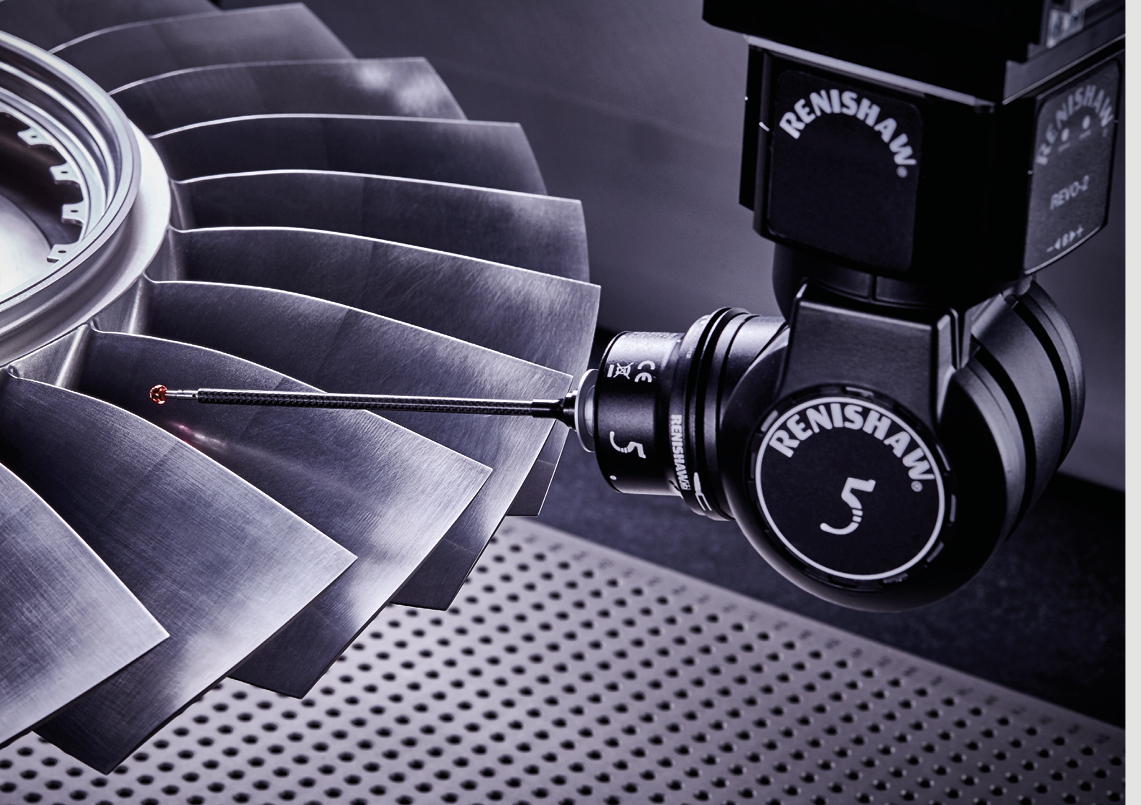

Hàng không vũ trụ: Đo cánh turbine, vỏ động cơ, composite.
Ô tô: Kiểm tra ghế van, ống dẫn, cụm truyền động.
Cơ khí chính xác: Đo trục, bánh răng, vỏ hộp số.
Y tế: Đo implant, các chi tiết cần độ nhẵn cao.
Việc đo các đặc tính hình học (độ tròn, đồng tâm, thẳng, vuông góc, độ nhám bề mặt, độ dày) chỉ với một hệ thống duy nhất giúp giảm số lần gá, hạn chế lỗi lắp đặt lại, nâng cao độ tin cậy kết quả đo.
Tiết kiệm thời gian hiệu chuẩn: quả cầu chuẩn gắn trên bàn máy cho phép hiệu chuẩn mọi hướng nhanh chóng.
Giảm hao mòn stylus: lực quét thấp, chuyển động đầu đo thay vì chuyển động toàn bộ CMM, giúp kéo dài tuổi thọ.
Dễ mở rộng: có thể bổ sung thêm đầu dò mới hoặc thay đổi chiến lược đo mà không cần nâng cấp toàn bộ máy.
REVO 5-Axis là giải pháp toàn diện để nâng cao năng lực đo lường trên máy CMM, thích hợp cho các doanh nghiệp cần kiểm soát chất lượng chi tiết phức tạp, rút ngắn thời gian đo, đồng thời duy trì độ chính xác ở mức cao. Hệ thống này đặc biệt hữu ích khi cần đo hình học kết hợp đo nhám, đo không tiếp xúc, đo siêu âm và đo nhiệt, tất cả trên cùng một máy.
