Trong kỷ nguyên công nghiệp 4.0, tốc độ và độ chính xác là hai yếu tố then chốt quyết định sự thành công của một doanh nghiệp. Khi đối mặt với việc số hóa các vật thể phức tạp và có kích thước lớn, các giải pháp truyền thống thường gặp phải giới hạn về hiệu suất và tính linh hoạt. Tuy nhiên, với sự xuất hiện máy quét 3D SCANTECH KSCAN-X như một lời giải hoàn hảo, kết hợp hiệu suất đỉnh cao và thiết kế đột phá để mang lại một giải pháp toàn diện.
KSCAN X Scantech là gì?
- KSCAN-X Scantech là một máy quét 3D cầm tay nhỏ gọn nhưng có khả năng quét và dựng lại hình dáng chính xác đến từng milimet được thiết kế để số hóa các chi tiết cơ khí phức tạp với độ chính xác cao.
- Điểm nổi bật của thiết bị là công nghệ laser kép (laser đỏ cho tốc độ quét cao và laser xanh cho độ phân giải cao) và hệ thống photogrammetry tích hợp, cho phép định vị không gian chính xác ngay cả khi quét các vật thể lớn mà không cần dán điểm mục tiêu.
- Sản phẩm này rất linh hoạt và dễ sử dụng, phù hợp cho nhiều đối tượng từ đội ngũ kỹ thuật đến các chuyên gia QA/QC và R&D. Với KSCAN-X, có thể tạo ra dữ liệu 3D sắc nét, sẵn sàng tích hợp ngay vào phần mềm CAD/CAM, giúp tối ưu hóa và nâng cấp toàn bộ hệ thống sản xuất.
Tính năng đột phá
Hiệu Suất Vô Song: Tốc Độ và Độ Chính Xác Cùng Vượt Trội

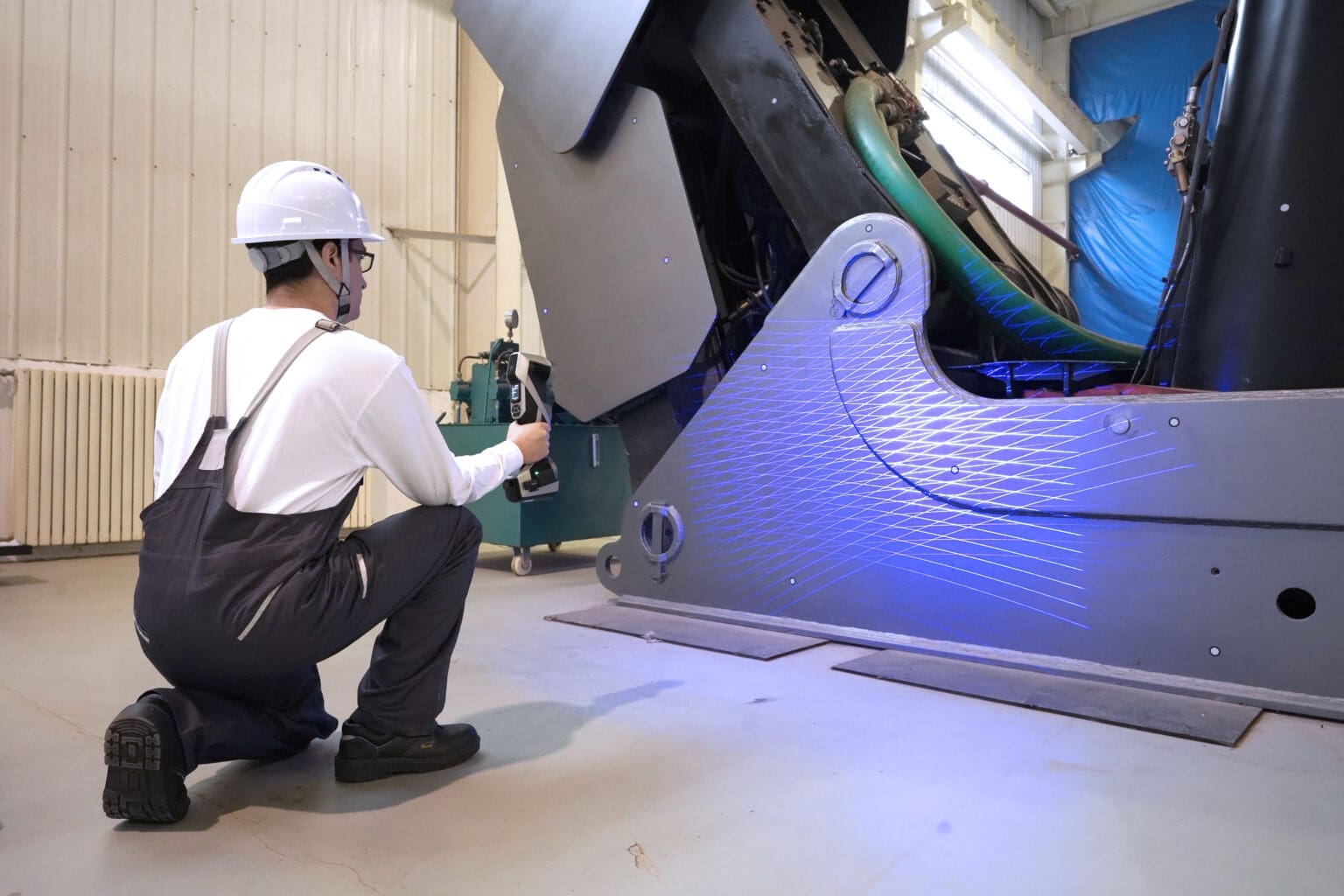

- Tiêu chí "Tầm nhìn không giới hạn, Độ chính xác vô song" không phải là một khẩu hiệu suông. KSCAN-X được thiết kế để xử lý những thách thức lớn nhất trong ngành. Với khả năng bao phủ vùng quét cực lớn lên tới 2.6m x 1.8m, thiết bị này dễ dàng số hóa các vật thể khổng lồ như thân xe ô tô, cánh máy bay hay các chi tiết máy móc phức tạp mà không cần phải di chuyển hay điều chỉnh thiết bị nhiều lần.
- Sự vượt trội của KSCAN-X còn thể hiện ở sự kết hợp hoàn hảo giữa tốc độ và độ chính xác. Máy có thể quét với tốc độ lên đến 6.450.000 phép đo mỗi giây, giúp rút ngắn đáng kể thời gian làm việc từ hàng giờ xuống chỉ còn vài phút. Đồng thời, máy vẫn duy trì độ chính xác kinh ngạc, đạt tới 0.030 mm ở chế độ quét khoảng cách trung bình. Điều này đảm bảo dữ liệu thu được đủ tin cậy để sử dụng trong các quy trình kiểm tra chất lượng, kỹ thuật đảo ngược (reverse engineering) và mô phỏng.
Thiết Kế Không Dây: Tự Do Tuyệt Đối Trong Mọi Môi Trường
- Sự linh hoạt là yếu tố then chốt giúp KSCAN-X khác biệt so với các đối thủ. Với thiết kế hoàn toàn không dây, thiết bị cho phép người dùng di chuyển tự do quanh vật thể mà không bị vướng víu bởi dây cáp. Hệ thống pin kép và mô-đun xử lý tích hợp mạnh mẽ giúp đảm bảo hoạt động liên tục và ổn định ngay cả tại các vị trí từ xa, trên cao hoặc ở những nơi hạn chế về điện năng.
- Ngoài ra, KSCAN-X còn có vùng quét cực lớn lên tới 2.6m x 1.8m và độ sâu trường ảnh mở rộng từ 0.3m đến 2.5m, giúp nó trở thành công cụ lý tưởng để quét các bộ phận từ vừa đến cực lớn một cách dễ dàng và hiệu quả.
Giải Quyết Vấn Đề Chuyên Biệt: Khả Năng Quét Lỗ Sâu

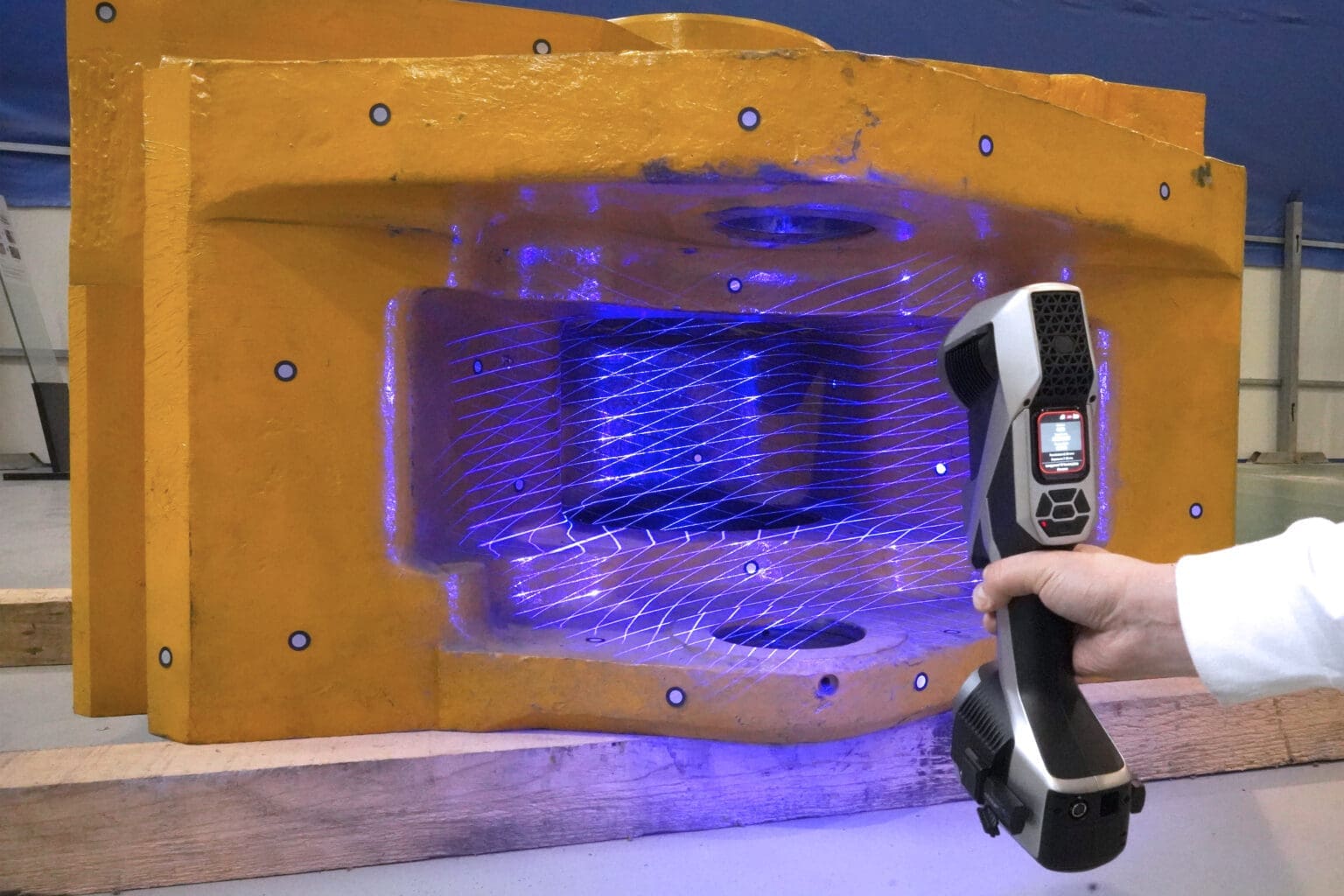

- Một trong những thách thức lớn nhất khi quét 3D là xử lý các khu vực khó tiếp cận. KSCAN-X đã giải quyết vấn đề này một cách thông minh. KSCAN-X có thiết kế nhỏ gọn và nhẹ hơn so với các sản phẩm tương tự. Với đường cơ sở ngắn hơn và một đường laser xanh chuyên dụng để phát hiện lỗ sâu, nó vượt trội trong việc thu thập các khu vực khó tiếp cận như bên trong ống và răng bánh răng, đảm bảo thu thập dữ liệu đầy đủ và chính xác, ngay cả ở những khu vực khó tiếp cận.
So sánh Thiết bị Đo Truyền thống và Máy quét 3D Scanology KSCAN-X
- Máy đo tọa độ CMM cố định vẫn là tiêu chuẩn vàng về độ chính xác trong nhiều môi trường sản xuất. Tuy nhiên, các hạn chế về mặt vận hành như thời gian thiết lập lâu, yêu cầu cố định vật mẫu cứng nhắc và giới hạn kích thước vùng đo khiến CMM kém hiệu quả trong các ứng dụng cần tính linh hoạt cao.
- Trong khi đó, các dụng cụ đo cơ bản như thước kẹp (caliper) và panme có giá thành thấp nhưng lại phụ thuộc vào yếu tố chủ quan của người vận hành. Điều này dẫn đến sự thiếu đồng nhất về dữ liệu đo lường, gây ra sai số hệ thống và sai lệch kết quả giữa các ca sản xuất hoặc các nhân sự khác nhau.
- Ngược lại, máy quét 3D KSCAN-X mang lại sự cân bằng giữa hiệu suất và tính cơ động. Với khả năng thu thập dữ liệu 3D một cách nhanh chóng và chính xác, KSCAN-X cho phép đo lường trực tiếp trên sàn nhà máy mà không cần cố định vật mẫu. Thiết bị này đặc biệt phù hợp cho các quy trình kiểm tra chất lượng liên tục, nơi tính linh hoạt, tốc độ và độ tin cậy của dữ liệu là yếu tố then chốt. Đây là lý do KSCAN-X đang trở thành một công cụ không thể thiếu trong hệ sinh thái sản xuất thông minh.
Thông số kỹ thuật
| Kiểu |
KSCAN-X |
| Chế độ quét |
Quét FOV lớn |
84 đường laser màu xanh |
| Quét khoảng cách trung bình |
54 đường laser màu xanh |
| Quét lỗ sâu |
1 đường laser xanh bổ sung |
| Quang trắc học |
Ảnh trắc địa thích ứng |
| Độ chính xác |
Quét khoảng cách trung bình |
0,030 mm |
| Quét FOV lớn |
0,750 mm |
| Độ chính xác thể tích |
0,075 mm + 0,010 mm/m |
| Tốc độ quét lên đến |
6.450.000 phép đo/giây |
| Khu vực quét lên đến |
2600 mm*1800 mm |
| Khoảng cách làm việc |
0,30 - 2,50 m |
| Kích thước đối tượng |
0,5 m ~ 15 m |
| Lớp laser |
Loại II (an toàn cho mắt) |
| Độ phân giải lên đến |
0,1 mm |
| Kích thước |
344 mm*124 mm* 99 mm |
| Khoảng cách giữa các camera |
235 mm |
| Sự liên quan |
Chế độ giao diện |
USB3.0 Loại B |
| Tiêu chuẩn không dây |
Wi-Fi 6，802.11a/b/g/n/ac |
| Kết nối không dây |
Hỗ trợ WNIC kép |
| Chế độ thông minh và không dây |
Có |
| Nguồn điện liên tục |
Có |
| Khả năng thích ứng với môi trường |
Độ ẩm hoạt động |
Độ ẩm tương đối 10-90% |
| Môi trường họat động |
Không quạt, phù hợp với môi trường xưởng |
| Phạm vi nhiệt độ hoạt động |
-10~40℃ |
| Xếp hạng bảo vệ |
IP50 |
KSCAN-X là một khoản đầu tư chiến lược, mang lại lợi thế cạnh tranh đáng kể. Nó không chỉ đơn giản hóa quá trình làm việc mà còn mở ra những khả năng mới cho việc số hóa và đổi mới sản phẩm, giúp doanh nghiệp nâng cao năng suất và chất lượng sản phẩm.
V-Proud là nhà phân phối độc quyền của Scanology tại Việt Nam. Quý khách hàng quan tâm tới các sản phẩm của Scanology, vui lòng liên hệ với chúng tôi để được tư vấn và giải đáp.
